一種同軸雙風機冷卻塔

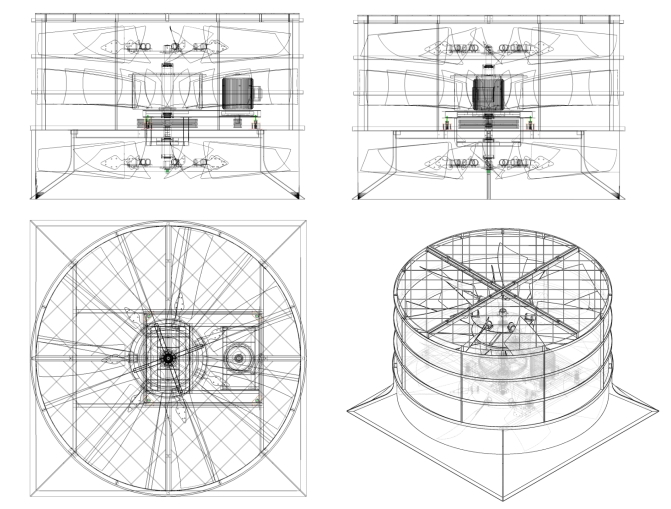

本發明公開一種低噪聲同軸雙葉輪冷卻塔軸流風機，包括支承風筒、一級葉輪組件、動力系統支承底架、減振器、減振平臺、皮帶減速箱組件、導流風筒組件、上風筒和二級葉輪組件。通過用同一動力系統配置一級葉輪+導流器+二級葉輪結構形式的1.5級雙葉輪軸流風機，在滿足配套的冷卻塔所需通風量和克服通風阻力所需靜壓的條件下，葉輪葉片和導流器葉片的旋繞速度在徑向均采用線性分布流型的葉柵設計方法，大幅度降低風機工作葉輪外園圓周速度，相應加大葉輪的葉片弦長或葉片數量、葉片安裝角措施來實現冷卻塔1.5級雙葉輪軸流風機。與單葉輪級軸流風機相比，在相同通風量和風機靜壓下主動降噪，獲得低噪聲的排放效果。

該風機被用在超靜音冷卻塔配置上，風機為鋁合金設計，航空級鋁合金葉片，輪轂采用金屬模成型，葉片用不銹鋼U型碼連接，無級調節風機角度，表面噴涂防腐處理，具有全壓高、風量大等優點。而且其氣動性能好、高強度、耐腐蝕，并可通過改變葉片安放角度方法滿足工藝要求及提高裝置效率。該風機最大的特點是突破傳統冷卻塔的4片、6片或者8片風葉，該技術為國家發明專利，在一臺冷卻塔上安裝多層多片風葉，常規配置為21片超靜音風葉，保證風量滿足的情況下達到降低噪音的效果；
